   单路输出(小型化通用型) >> 开关电源 明纬电源 HVH-100


产品编号:
HVH-100瓦
产品名称:
开关电源 明纬电源 HVH-100
规  格:
HVH-100
产品备注:
高性能可靠防水电源,可根据客户参数制作。
产品类别:
单路输出(小型化通用型)

   产 品 说 明
型号规格:HVH-100单路输出开关电源

特点:
高效率、高可靠、低成本
保护特性:短路、过载、过压、高温
防水等级:IP67
适用于 LED 照明和电子广告牌等应用
1 年保质期

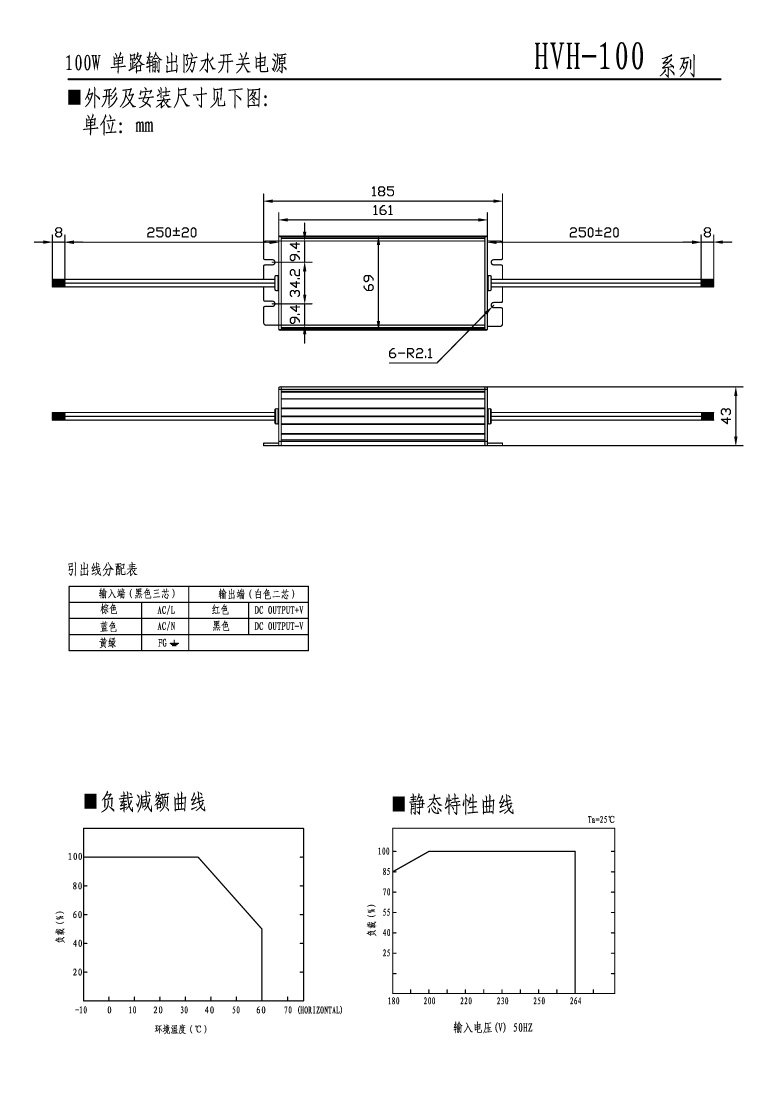

尺寸: 185*69*43mm (L*W*H)



外壳编号:H057

型号

HVH-100-12 HVH-100-24 HVH-100-36 HVH-100-48
输出

直流输出电压

12V 24V 36V 48V

输出电压容差

±5% ±5% ±5% ±5%

额定输出电流

8.5A 4.2A 2.8A 2.1A

输出电流范围

0-8.5A 0-4.2A 0-2.8A 0-2.1A

输出功率

102W 101W 101W 100.8W

纹波及噪音

100mVp-p 150mVp-p 150mVp-p 150mVp-p

启动、上升、保持时间

800ms,30ms,24ms/230VAC

输入

输入电压范围

180~264 VAC 47~63Hz;255~373VDC

交流输入电流

1.2A/230VAC

效率

82% 84% 85% 86%

冲击电流

冷启动电流40A/230VAC

漏电流

<2.5mA/240VAC

保护特性

过载保护

额定输出功率的105%~135%启动过负载保护
保护方式:打嗝模式,负载异常条件移除后可自动恢复
过压保护 15~17V 30~32V 42~44V 55.2-64.8V
保护方式:打嗝模式,异常条件移除后可自动恢复
过温保护

≥90℃±10%(JK1),启动过温保护。

保护方式:切断输出,温度恢复正常后可自动恢复
环境

工作温度、湿度

-10℃~+60℃;20%~90 %RH

保存温度、湿度

-20℃~+85℃;10%~95 %RH 无冷凝

抗震性

10~500Hz,2G 10min./1 周期,时长60 分钟,各轴

安全

耐压性

输入输出间:1.5KVAC 输入与地:1.5KVAC 输出与地:0.5KVAC

绝缘电阻

输入输出间,输入与地,输出与地: 100M Ohms / 500VDC

符合标准

安全标准

EN61347-1 EN61347-2-13 EN62384 IP67

EMC标准(注4)

EN55015 EN61547 EN 61000-3-2/3 EN61000-4-2/3/4/5/6/8/11

其它

重量

185*69*43(L*W*H)

包装

0.9kg/20pcs/19kg/0.97CUFT

备注

1. 所有参数在未特别指明时,都是在 230VAC 电压输入,额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在 20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
