型号规格:HT-100三路输出开关电源

型号

CH1

CH3

输出

直流输出电压

5V

15V

-15V

5V

12V

24V

输出电压容差(注2)

±2%

±6%

±6%

±2%

±6%

±6%

额定输出电流(注7)

10A

2.5A

1A

6A

2A

2A

输出电流范围

2-12A

0.2-2.5A

0.1-1A

2-12A

0.1-2A

0.2-2A

输出功率

100W

102W

纹波及噪音(注3)

80mVp-p

150mVp-p

150mVp-p

80mVp-p

150mVp-p

150mVp-p

直流电压可调范围

CH1：+10,-5%

启动、上升、保持时间

200ms,500ms,16ms

输入

输入电压范围

85～132 VAC/170～264VAC 47～63 Hz；由开关选择240～370VDC

交流输入电流

2.5A/115V 1.25A/ 230V

效率

77%

79%

冲击电流

冷启动电流30A/115V 60A/230V

漏电流

＜0.5mA/240VAC

保护特性

过载保护

105%～150%

保护方式：切断输出，重新启动

过压保护

CH1:115%～135%

保护方式：切断输出 重新启动

环境

工作温度、湿度

-10℃～+50℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 500VDC/100MΩ

符合标准

安全标准

符合UL1012

EMC标准

符合FCC PART15 J CONDUCTION CLASS B

其它

重量

0.83Kg

包装

22pcs/18.6Kg/1.22CUFT

备注

1. 以上参数测试条件为:230VAC输入,额定负载, 25℃ 70% RH.湿度。
2. 容差是电压设定误差、电压调整率和电流调整率之总和。
3. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
4. 进线电压稳定度测试：满负载时进线最低电压到最高电压。
5. 负载稳定度测试：负载从0%至100%,其他输出为60%额定负载。
6. 各输出可达最大电流,但总负载不可超过最大输出功率。

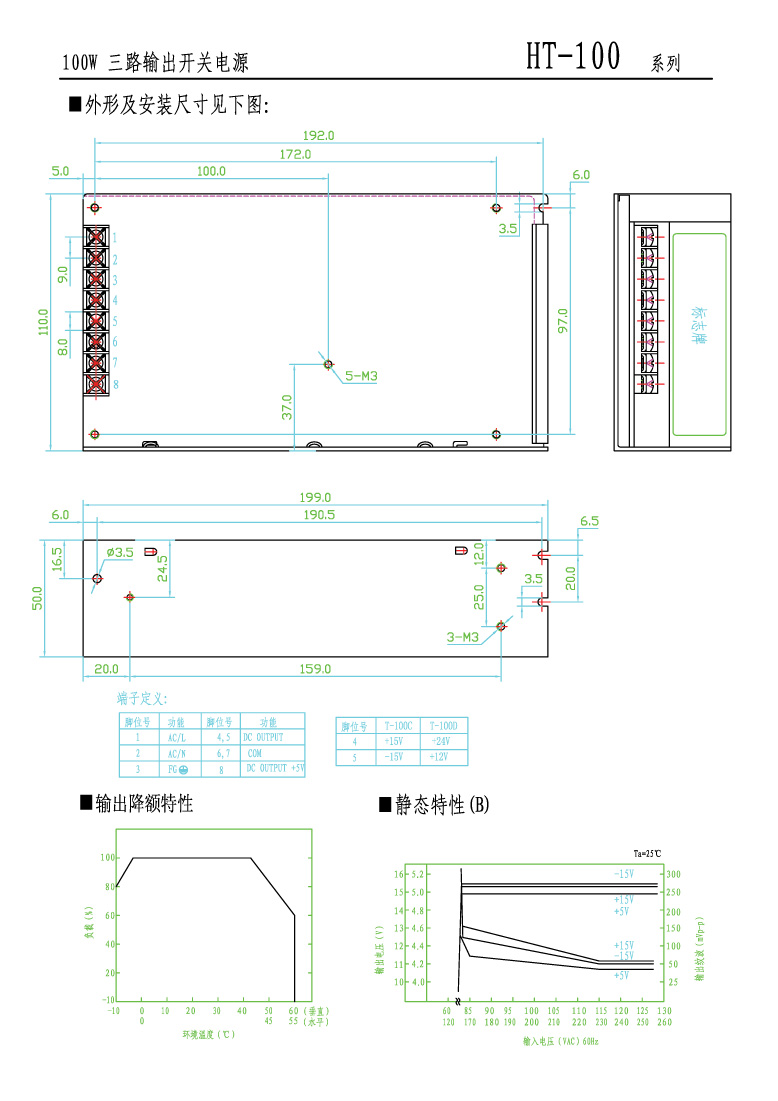

7. 具体输出电流见输出降额曲线。
