型号规格:HT-50三路输出开关电源 |
|
特点:
高效率，高可靠、低成本
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载
空气冷却
工作频率24KHz
1年保质期

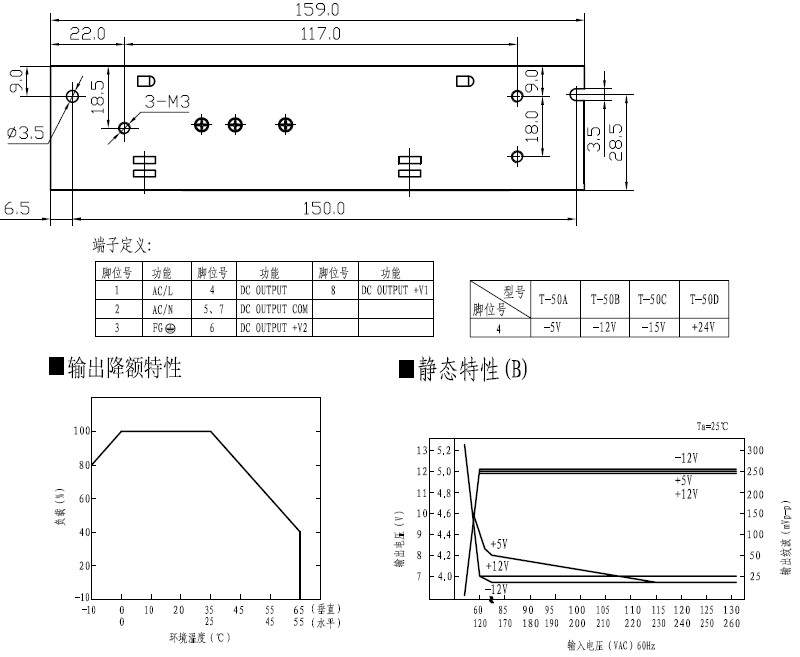

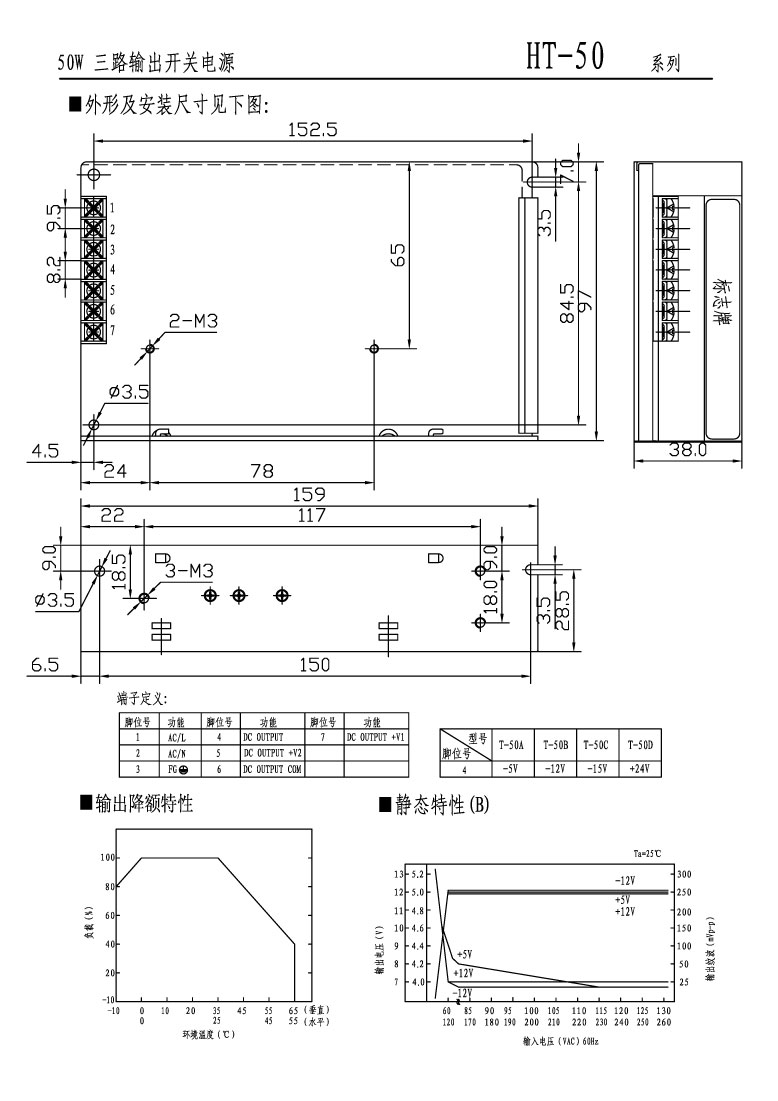

尺寸: 159*97*38mm（L*W*H） |
外壳编号：H003 | |
|
型号 |
HT-50A |
HT-50B |
HT-50C |
HT-50D |
|
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
| 输出 |
直流输出电压 |
5V |
12V |
-5V |
5V |
12V |
-12V |
5V |
15V |
-15V |
5V |
12V |
24V |
| 输出电压容差 |
±2% |
±5% |
±5% |
±2% |
±5% |
±5% |
±2% |
±5% |
±5% |
±2% |
±6% |
±6% |
| 额定输出电流 |
7A |
1A |
1A |
5A |
1A |
1A |
4A |
1A |
1A |
3A |
1A |
1A |
| 输出电流范围 |
0.6-7A |
0.2-1A |
0.2-1A |
0.6-5A |
0.2-1A |
0.2-1A |
0.6-4A |
0.2-1A |
0.2-1A |
0.6-4A |
0.2-1.2A |
0.2-1.2A |
| 输出功率 |
52W |
49W |
50W |
51W |
| 纹波及噪音 |
100mV |
100mV |
100mV |
100mV |
100mV |
100mV |
100mV |
100mV |
100mV |
50mV |
120mV |
120mV |
| 直流电压可调范围 |
CH1： -5%，+10% |
| 启动、上升、保持时间 |
200ms,100ms,16ms满载 |
| 输入 |
输入电压范围 |
85～132 VAC / 170～264 VAC47-63Hz；选择 240～370VDC |
| 交流输入电流 |
1.6A/115 V0.8A/ 230 V |
| 效率 |
66% |
69% |
71% |
72% |
| 冲击电流 |
冷启动电流20A/115V40A/230V |
| 漏电流 |
＜0.5mA/240VAC |
| 保护特性 |
过载保护 |
105%～150% |
|
保护方式：切断输出，折返式自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC输入与地：1.5KVAC输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地：100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1012 |
| 其它 |
重量 |
0.54Kg |
| 包装 |
24pcs/14Kg/0.75CUFT |
| 备注 |
1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。 |
|
|
|
