| 明纬开关电源(防雨防水型) >> 塑料外壳防雨开关电源HS-250R |
| |
|
产品编号： |
HS-250R |
产品名称： |
塑料外壳防雨开关电源HS-250R |
规 格： |
HS-250R |
产品备注： |
定做各种非标电源欢迎咨询 |
产品类别： |
明纬开关电源(防雨防水型) |
| |
|
| 产 品 说 明 |
|
型号规格:HS-250R单路输出开关电源 |
|
特点:
高效率,高可靠,低成本,防雨
全球适用AC 输入电源
100%满负荷烧机测试
保护特性：短路/过载/过压
内置直流电扇强迫风冷
内置风机开关控制
1 年保质期

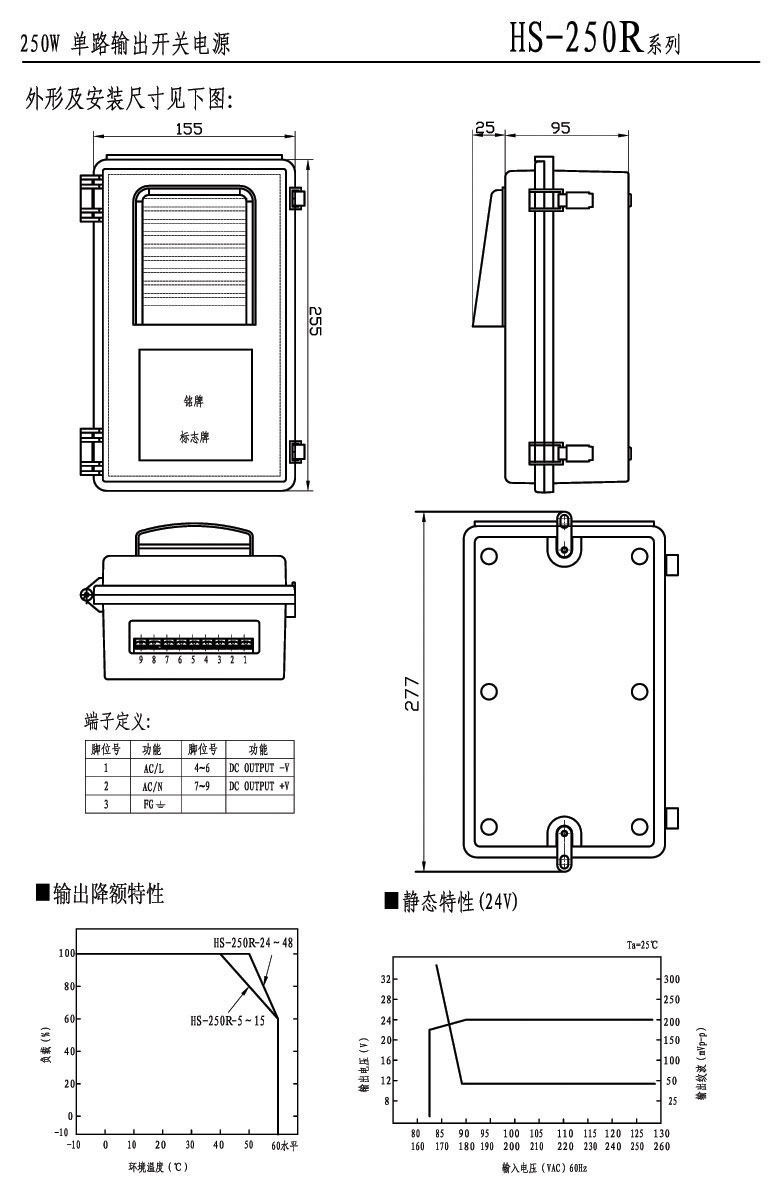

尺寸: 255*155*120mm(L*W*H) |
外壳编号：FY-01 | |
|
型号 |
HS-250R-12 |
HS-250R-13.5 |
HS-250R-15 |
HS-250R-24 |
HS-250R-27 |
HS-250R-48 |
|
输出 |
直流输出电压 |
12V |
13.5V |
15V |
24V |
27V |
48V |
|
输出电压容差(注3) |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
|
额定输出电流(注4) |
20A |
18.5A |
16.6A |
10A |
9.3A |
5.2A |
|
输出电流范围 |
0-20A |
0-18.5A |
0-16.6A |
0-10A |
0-9.3A |
0-5.2A |
|
输出功率 |
240W |
250W |
249W |
240W |
251W |
250W |
|
纹波及噪音 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
|
直流电压可调范围 |
-16%，+10% |
-12%，+11% |
-10%，+20% |
-16%，+10% |
-4%，+18% |
-15%，+17% |
|
启动、上升、保持时间 |
200ms,50ms,20ms 满载 |
|
输入 |
输入电压范围 |
90～132 VAC/180～264VAC 47～63 Hz；由开关选择254～370VDC |
|
交流输入电流 |
5.5A/115 V 3.5A/ 230 V |
|
效率 |
78% |
79% |
78% |
82% |
82% |
83% |
|
冲击电流 |
50A/115V 50A/230V |
|
漏电流 |
＜3.5 mA/240VAC |
|
保护特性 |
过载保护 |
105%～135% |
|
保护方式：电流限制 ， 自动恢复 |
|
过电压保护 |
115%～135% |
|
保护方式：电压限制 ，自动恢复 |
|
冷却方式 |
RTH3≥45℃ 风机开≤40℃ 风机关,≥85℃ 切断输出 |
|
环境 |
工作温度、湿度 |
-10℃～+50℃；20%～90 %RH |
|
保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
|
抗震性 |
10～500Hz，2G 10min./1 周期，时长60 分钟，各轴 |
|
安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
|
绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
|
符合标准 |
安全标准 |
符合UL1950 |
|
EMC标准 |
Drsign refer to FCC Part15 J Conduction Class A |
|
其它 |
重量 |
0.58Kg |
|
包装 |
20pcs/12.0Kg/0.64CUFT |
|
备注 |
1． 所有参数在未特别指明时，都是在230VAC 电压输入，额定负载和25℃条件下测量所得值。
2． 纹波和噪声电压是在20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3． 容差是电压设定误差、电压调整率和电流调整率之总和。
4． 具体输出电流见输出降额曲线。 |
|
|
|
