产品展示 |
 |
| 明纬电源(两路通用型) >> 明纬电子双组输出开关电源HD-50 |
| |
|
产品编号： |
HD-50 |
产品名称： |
明纬电子双组输出开关电源HD-50 |
规 格： |
HD-50 |
产品备注： |
定做各种非标电源欢迎咨询 |
产品类别： |
明纬电源(两路通用型) |
| |
|
| 产 品 说 明 |
|
型号规格:HD-50双路输出开关电源 |
|
特点:
高效率，高可靠、低成本
开关选择输入电压范围
保护特性：短路/过载
100%满负荷烧机测试
空气冷却
工作频率24KHz
1年保质期

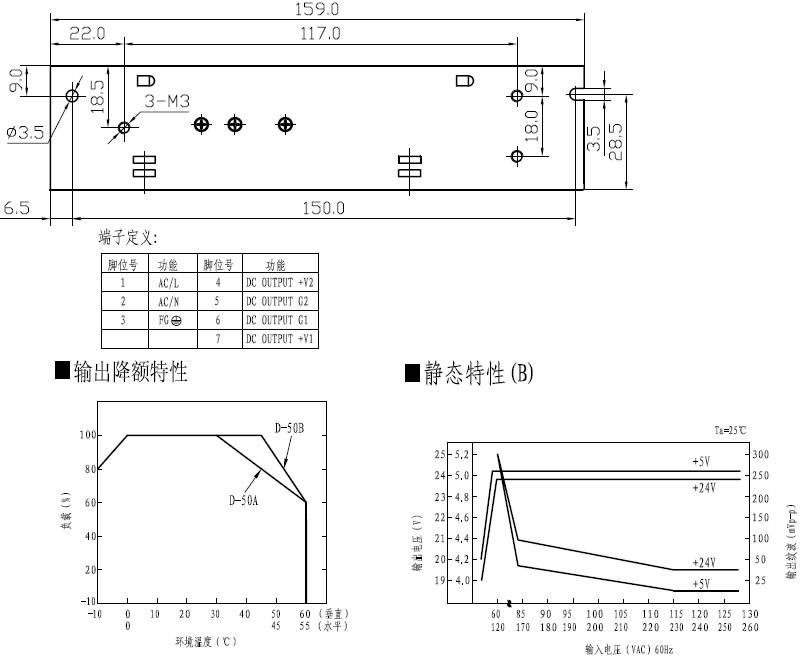

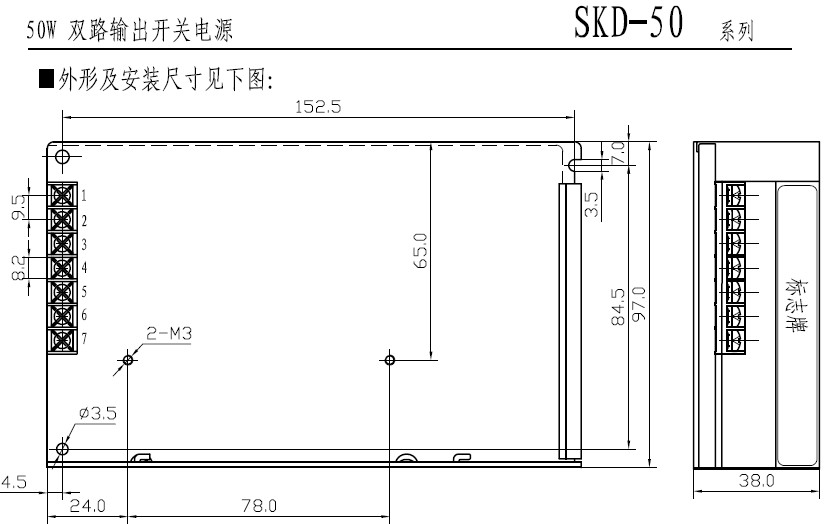

尺寸: 159*97*38mm(L*W*H) |
外壳编号：H003 | |
| 型 号 |
HD-50A |
HD-50B |
|
CH1 |
CH2 |
CH1 |
CH2 |
|
输出 |
直流输出电压 |
5V |
12V |
5V |
24V |
|
输出电压容差 |
±2% |
+5,-8% |
±2% |
±8% |
|
额定输出电流 |
6A |
2A |
6A |
1A |
|
输出电流范围 |
1-6A |
0.3-2A |
1-6A |
0.2-1A |
|
输出功率 |
54W |
54W |
|
纹波及噪音 |
50mVp-p |
100mVp-p |
50mVp-p |
100mVp-p |
|
直流电压可调范围 |
CH1：-5%，+10% |
|
启动、上升、保持时间 |
200ms,50ms,20ms满载 |
|
输入 |
输入电压范围 |
85～132 VAC/170～264VAC47～63 Hz；由开关选择240～370VDC |
|
交流输入电流 |
1.3A/115VAC0.65A/230VAC |
|
效率 |
73% |
73% |
|
冲击电流 |
冷启动电流18A/115V36A/230V |
|
漏电流 |
＜0.5mA/240VAC |
|
保护特性 |
过载保护 |
105%～150% |
|
保护方式：切断输出，间歇式自动恢复 |
|
环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
|
保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
|
抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
|
安全 |
耐压性 |
输入输出间：1.5KVAC输入与地：1.5KVAC输出与地：0.5KVAC |
|
绝缘电阻 |
输入输出间，输入与地，输出与地：100M Ohms/500VDC |
|
符合标准 |
安全标准 |
符合UL1012 |
|
EMC标准 |
Design refer to FCC Part15 J Conduction |
|
其它 |
重量 |
0.53Kg |
|
包装 |
24pcs/13.6Kg/0.75CUFT |
|
备注 |
1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。 |
|
|
|
