产品编号： |
HD-30 |
产品名称： |
上海明纬电子官方网站HD-30 |
规 格： |
HD-30 |
产品备注： |
可提供+15V1A -15V1A，可按客户参数定制 |
产品类别： |
明纬电源(两路通用型) |
| |
|
| 产 品 说 明 |
|
型号规格:HD-30单路输出开关电源 |
|
特点:
高效率，高可靠、低成本
开关选择输入电压范围
保护特性：短路/过载
空气冷却
具有开机显示（发光二极管）
工作频率23KHz
1年保质期

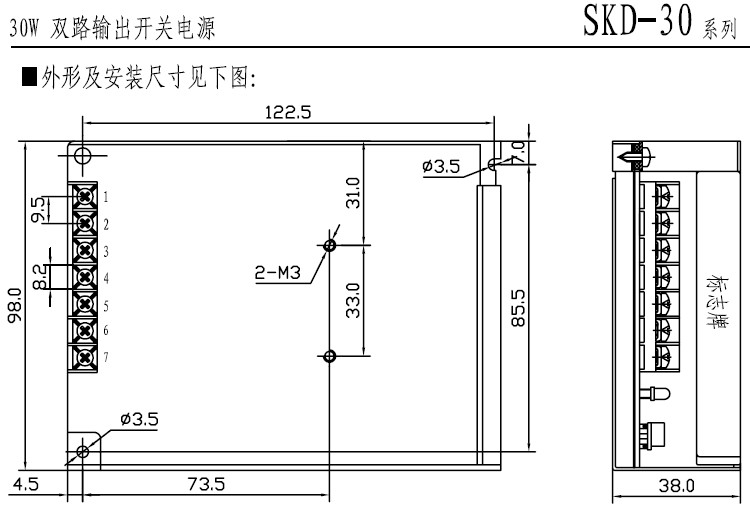

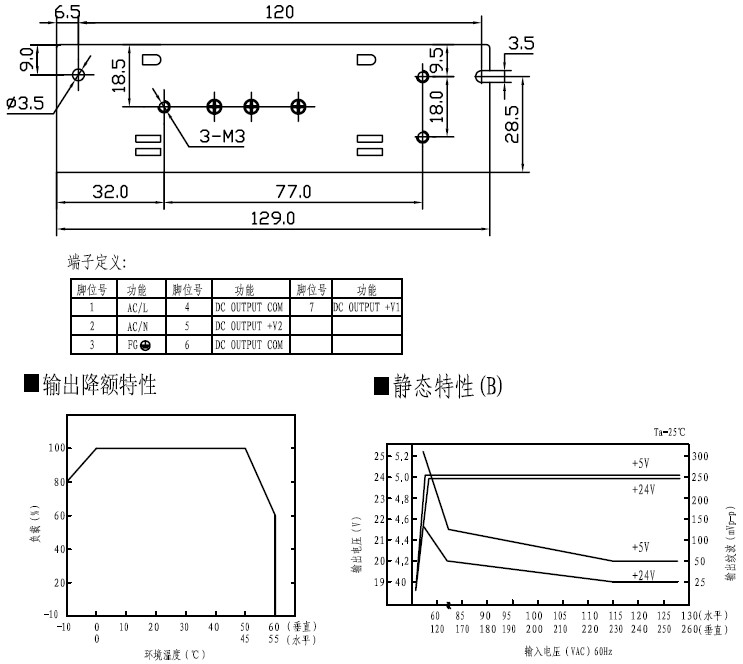

尺寸: 129*98*38mm(L*W*H) |
外壳编号：H002 | |
| 型 号 |
HD-30A |
HD-30B |
|
CH1 |
CH2 |
CH1 |
CH2 |
|
输出 |
直流输出电压 |
5V |
12V |
5V |
24V |
|
输出电压容差 |
±2% |
+3,-7% |
±2% |
+3,-5% |
|
额定输出电流 |
4A |
1A |
2.2A |
1A |
|
输出电流范围 |
0.5-4A |
0.1-1A |
0.5-4A |
0.1-1A |
|
输出功率 |
32W |
35W |
|
纹波及噪音 |
50mVp-p |
100mVp-p |
50mVp-p |
100mVp-p |
|
直流电压可调范围 |
CH1： -5%，+10% |
|
启动、上升、保持时间 |
200ms,50ms,30ms满载 |
|
输入 |
输入电压范围 |
85～132 VAC/170～264VAC47～63 Hz，由开关选择 240～370VDC |
|
交流输入电流 |
0.8A/115 V0.45A/ 230 V |
|
效率 |
72% |
74% |
|
冲击电流 |
冷启动电流18A/115V36A/230V |
|
漏电流 |
＜1mA/240VAC |
|
保护特性 |
过载保护 |
105%～150% |
|
保护方式：切断输出，折返式自动恢复 |
|
环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
|
保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
|
抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
|
安全 |
耐压性 |
输入输出间：1.5KVAC输入与地：1.5KVAC输出与地：0.5KVAC |
|
绝缘电阻 |
输入输出间，输入与地，输出与地：100M Ohms/500VDC |
|
符合标准 |
安全标准 |
符合UL1012 |
|
EMC 标准 |
Design refer to FCC Part15 J Conduction Class A |
|
其它 |
重量 |
0.41Kg |
|
包装 |
30pcs/13.4Kg/0.86CUFT |
|
备注 |
1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。 |
|
|
|
