型号规格:HPSP-1000带PFC功能单路输出开关电源

型号

输出

直流输出电压

5V

12V

13.5V

15V

24V

27V

48V

输出电压容差(注3)

±2.0%

额定输出电流(注6)

60A

37.6A

33.6A

19A

输出电流范围

0-60A

0-37.6A

0-33.6A

0-19A

输出功率

峰值功率

纹波及噪音(注2)

100mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

直流电压可调范围

启动、上升、保持时间

1.5s,50ms,24ms/230VAC 1.5s,50ms,24ms/115VAC 满载

输入

输入电压范围

90～264 VAC 47-63Hz；127～370VDC

功率因数

PF>0.95/230VAC PF>0.95/115VAC满载

交流输入电流

14A/115 VAC 7A/230VAC

效率

冲击电流

冷启动电流40A/115VAC 70A/230VAC

漏电流

<2mA/240VAC

保护
特性

过载保护

115%~140%

保护方式：恒定输出电流限制，自动恢复

过电压保护

高温保护

当TSW1探测到PFC功率管温度≥95℃，TSW2探测到输出滤波绕组温度≥90℃时

保护方式：切断输出，温度下降后自动恢复

可选功能

远程控制

RC＋/RC－:4 ~ 10VDC 关机, <0 ~ 0.8VDC开机

环境

工作温度、湿度

-10℃～+65℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms / 500VDC

符合
标准

安全标准

符合UL1950,TUV EN60950

EMC标准(注5)

符合EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204,EN55024

其它

重量

5.2Kg

包装

3pcs/16.3Kg/1.42 CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
4. 每30S周期最大占空比<10%。平均输出功率不应该超过额定功率。
5. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。

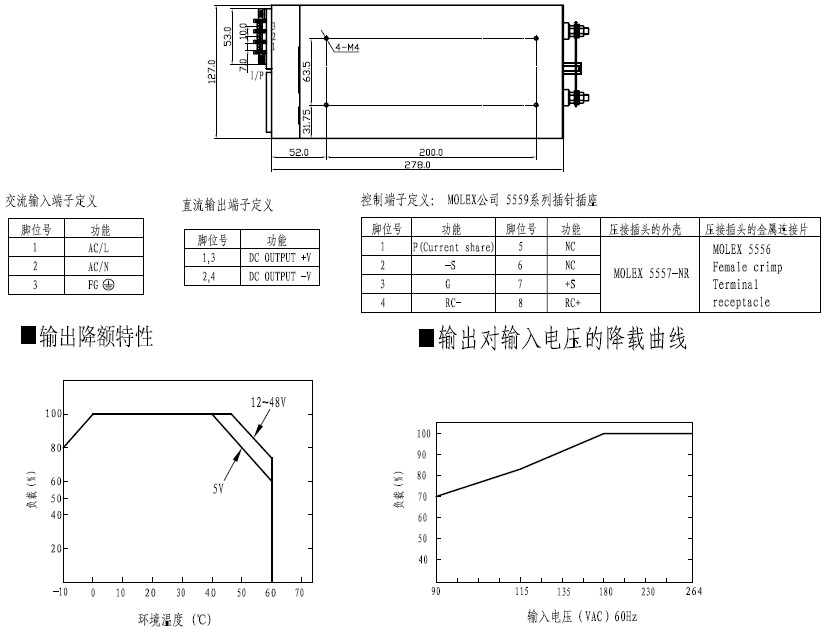

6. 具体输出电流见输出降额曲线。
