型号规格:HSP-500单路输出开关电源

型号

HSP-500
-12

HSP-500
-15

输出

直流输出电压

12V

13.5V

15V

24V

27V

48V

输出电压容差(注3)

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流(注5)

40A

36A

32A

20A

18A

10A

输出电流范围

0-40A

0-36A

0-32A

0-20A

0-18A

0-10A

输出功率

480W

486W

480W

480W

486W

480W

纹波及噪音(注2)

240mVp-p

240mVp-p

240mVp-p

240mVp-p

200mVp-p

300mVp-p

直流电压可调范围

-16%,+10%

-12%,+15%

-10%,+20%

-16%,+10%

-12%,+11%

-15%,+16%

启动、上升、保持时间

1.5s,50ms,20ms满载

输入

输入电压范围

88～264 VAC 47～63 Hz；124～370VDC

功率因数

PF>0.95/230VAC PF>0.95/115VAC满载

交流输入电流

7A/115 V 3.5A/ 230 V

效率

81%

82%

83%

85.5%

86.5%

87%

冲击电流

18A/115V 36A/230V

漏电流

＜3.5mA/240VAC

保护特性

过载保护

105%～135%

保护方式：电流限制 ， 自动恢复

过电压保护

115%～135%

保护方式：打嗝模式 ， 自动恢复

环境

工作温度、湿度

-10℃～+50℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合标准

安全标准

符合UL1950,TUV EN60950

EMC标准(注4)

符合EN55022，EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204

其它

重量

1.9Kg

包装

10pcs/19.5kg/1.22CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。

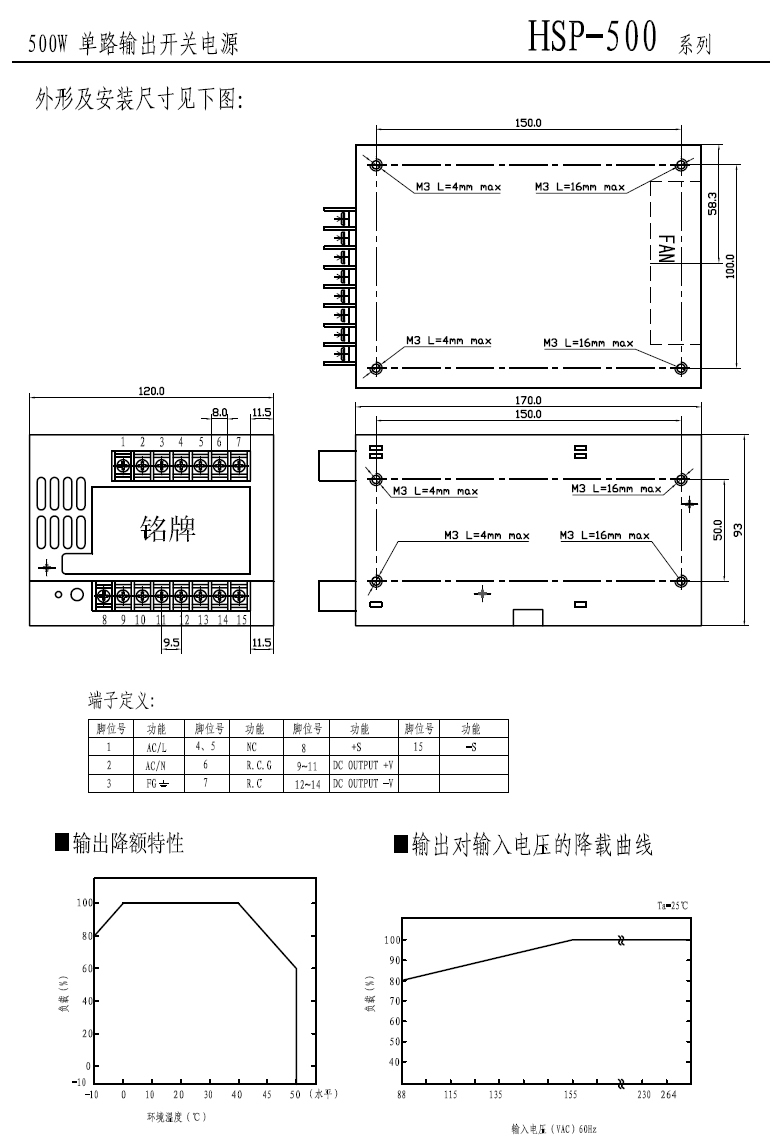

5. 具体输出电流见输出降额曲线。
