型号规格:HS-320单路输出开关电源

型号

HS-320
-7.5

HS-320
-13.5

输出

直流输出电压

5V

7.5V

12V

13.5V

15V

24V

27V

48V

输出电压容差(注3)

±2%

±2%

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流(注5)

50A

36A

25A

22A

20A

12.5A

11A

6.5A

输出电流范围

0-50A

0-36A

0-25A

0-22A

0-20A

0-12.5A

0-11A

0-6.5A

输出功率

250W

270W

300W

297W

300W

300W

297W

312W

纹波及噪音(注2)

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

直流电压可调范围

-10%，+14%

±20%

-16%，+10%

-12%，+11%

-10%，+20%

-16%，+10%

-4%，+18%

-15%，+17%

启动、上升、保持时间

2s,20ms,20ms满载

输入

输入电压范围

88～132 VAC/176～264VAC 47～63 Hz；由开关选择248～370VDC

交流输入电流

6A/115 V 3.5A/ 230 V

效率

77%

80%

82%

83%

84%

86%

86%

87%

冲击电流

冷启动电流20A/115V 40A/230V

漏电流

＜3.5mA/240VAC

保护特性

过载保护

105%～135%

保护方式：打嗝模式，自动恢复

过电压保护

风机控制O.T.P

RT1≥65℃风机开，≤55℃风机关，≥70℃切断输出 (5~15V)

RT1≥70℃风机开，≤65℃风机关，≥80℃切断输出 (24~48V)

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合标准

安全标准

符合UL1950

EMC标准(注4)

符合EN55022，EN55024，EN61000

其它

重量

1.08Kg

包装

12pcs/13.5Kg/0.93CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。

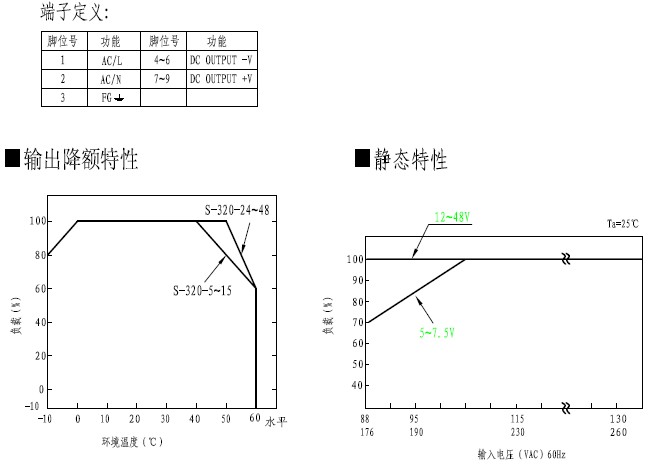

5. 具体输出电流见输出降额曲线。
