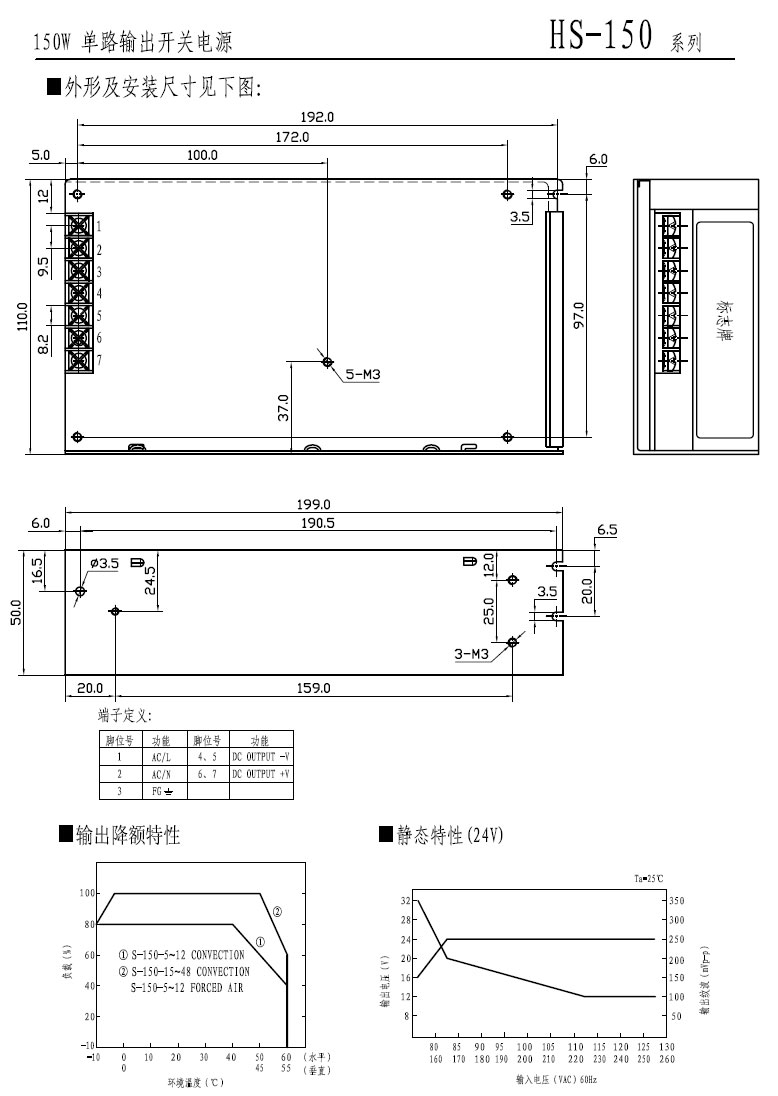

型号规格:HS-150单路输出开关电源

型号

输出

直流输出电压

5V

9V

12V

13.5V

15V

24V

27V

48V

输出电压容差(注3)

±2%

±1%

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流(注5)

30A

16.7A

12.5A

11.2A

10A

6.5A

5.6A

3.2A

输出电流范围

0-30A

0-16.7A

0-12.5A

0-11.2A

0-10A

0-6.5A

0-5.6A

0-3.2A

输出功率

150W

150.3W

150W

151.2W

150W

156W

151.2W

153.6W

纹波及噪音(注2)

150mVp-p

180mVp-p

180mVp-p

180mVp-p

180mVp-p

240mVp-p

240mVp-p

240mVp-p

直流电压可调范围

±10%

-12%，+15%

-12%，+10%

-12%，+11%

±10%

-12%，+16%

-12%，+11%

±10%

启动、上升、保持时间

100ms,50ms,20ms满载

输入

输入电压范围

88～132 VAC/176～264VAC 47~63Hz，由开关选择 248~370VDC

交流输入电流

3.2A/115 V 1.6A/ 230 V

效率

78%

80%

82%

83%

84%

85%

86%

87%

冲击电流

冷启动电流35A/230VAC

漏电流

＜3.5mA/240VAC

保护
特性

过载保护

110%～160%

保护方式：切断输出 ，重新启动

过电压保护

115%~135%

保护方式：切断输出，重新启动

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合
标准

安全标准

符合UL1012, UL1950，TUV EN60950

EMC标准(注4)

符合EN55022，EN61000-3-2，-3，EN61000-4-2，3，4，5，6，8，11；ENV50204，EN55024

其它

重量

0.8Kg

包装

22pcs/18Kg/1.22CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。
5. 具体输出电流见输出降额曲线。
