型号规格:HS-201T单路输出开关电源

型号

HS-201T-13.5

输出

直流输出电压

12V

13.5V

15V

24V

27V

48V

输出电压容差(注3)

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流(注4)

16.5A

14.7A

13A

8.3A

7.4A

4.2A

输出电流范围

0-16.5A

0-14.7A

0-13A

0-8.3A

0-7.4A

0-4.2A

输出功率

198W

198.45W

198W

199.2W

199.8W

201.6W

纹波及噪音(注2)

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

直流电压可调范围

-16%，+10%

-12%，+11%

-10%，+20%

-16%，+10%

-4%，+18%

-15%，+17%

启动、上升、保持时间

200ms,100ms,20ms满载

输入

输入电压范围

90～132 VAC/180～264VAC 47～63 Hz；由开关选择254～370VDC

交流输入电流

效率

76%

79%

78%

82%

82%

83%

冲击电流

50A/115V 50A/230V

漏电流

＜3.5 mA/240VAC

保护特性

过载保护

115%～135%

保护方式：电流限制 ，自动恢复

过电压保护

115%～135%

保护方式：电压限制 ，自动恢复

高温保护

RTH3≥90℃时，切断输出，温度下降后自动恢复

环境

工作温度、湿度

-10℃～+50℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合标准

安全标准

符合UL1950

EMC标准

Drsign refer to FCC Part15 J Conduction Class A

其它

重量

0.93Kg

包装

12pcs/11.6Kg/0.93CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。

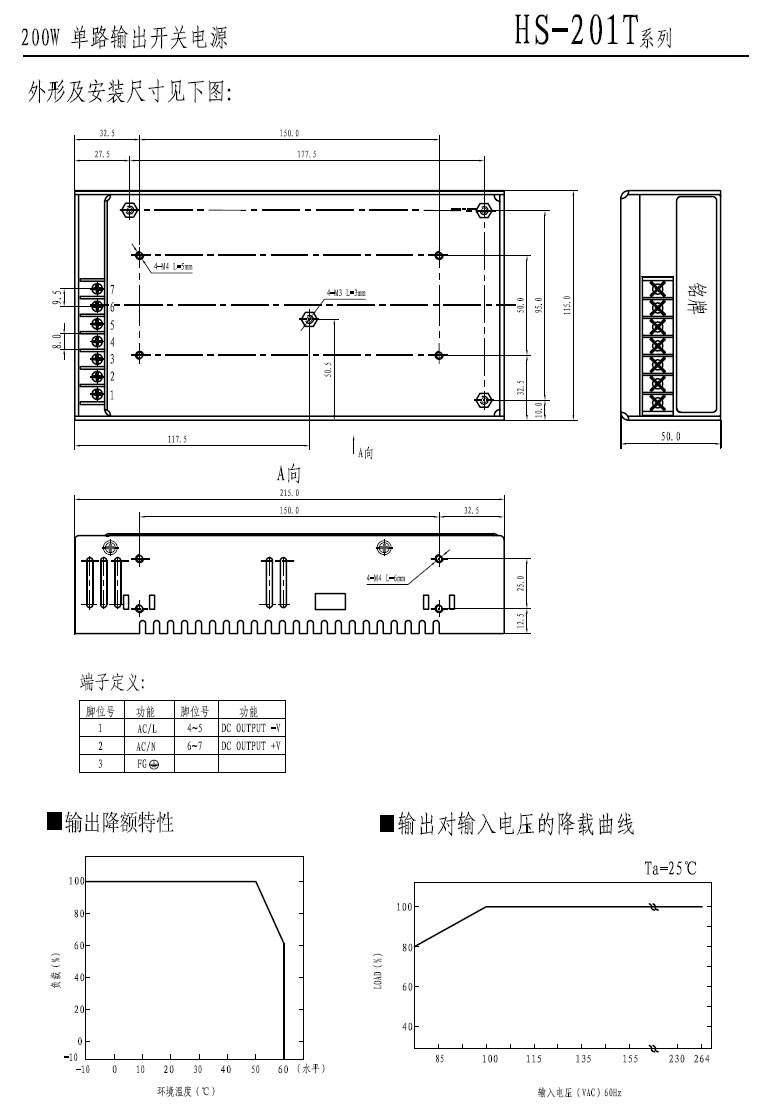

4. 具体输出电流见输出降额曲线。
