型号规格:HS-75B单路输出开关电源

型号

HS-75B-5

HS-75B-7.5

HS-75B-12

HS-75B-15

HS-75B-24

HS-75B-48

输出

直流输出电压

5V

7.5V

12V

15V

24V

48V

负载稳定度

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

进线稳定度

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

输出电压容差

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流

12A

9A

6.3A

5A

3.2A

1.6A

输出电流范围

0-12A

0-9A

0-6.3A

0-5A

0-3.2A

0-1.6A

输出功率

60W

67.5W

75.6W

75W

76.8W

76.8W

纹波及噪音

80mVp-p

80mVp-p

100mVp-p

100mVp-p

120mVp-p

120mVp-p

直流电压可调范围

4.75-5.5V

6.75-8.25V

10.8-13.2V

13.5-16.5V

21.6-26.4V

42-52.8V

启动、上升、保持时间

500ms、30ms、60ms /230VAC 500ms、30ms、14ms /115VAC 满载

输入

输入电压范围

交流88～264VAC 直流125～373VDC

交流输入电流

1.2A/ 230 2A/115V

效率

78%

80%

82%

83%

85%

86%

冲击电流

冷启动电流40A/230VAC

漏电流

< 2mA/240VAC

保护特性

过载保护

110%～160%

保护方式：电流限制，自动恢复

过压保护

5.75-7.5V

8.65-10.15V

13.8-16.2V

17.25-20.25V

27.6-32.4V

55.2-64.8V

保护方式：打嗝模式，自动恢复

环境

工作温度、湿度

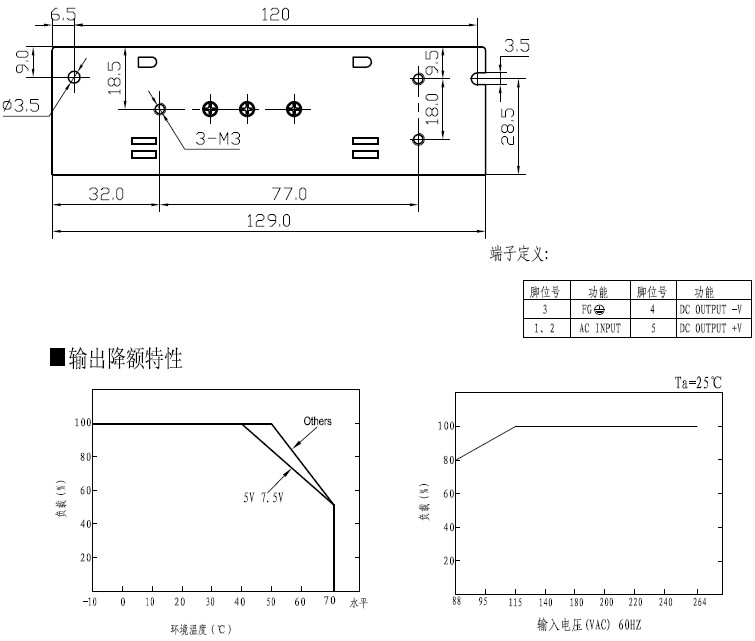

-10℃～+70℃；20%～90 %RH 详见降额曲线

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，5G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合标准

安全标准

UL60950-1,TUV EN60950-1 Approved

EMC标准

符合EN55022 CLASS A

其它

重量

0.44Kg

包装

45pcs/20.5Kg/1.22CUFT

备注

1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

3．容差是电压设定误差、电压调整率和电流调整率之总和。
